Medir el hilo en 3 pasos
Para medir o determinar una rosca, se necesita un calibrador de rosca, también llamado plantilla de rosca, y un calibrador. Con estas dos herramientas de medición es fácil y rápido medir una rosca y luego se puede determinar con exactitud el tamaño de la misma. Para determinar el hilo son necesarios dos datos. El diámetro (para los tornillos el diámetro exterior y para las tuercas el diámetro interior) y el paso de rosca. El paso de rosca es la distancia entre dos puntas de rosca medida en mm. Para las roscas en pulgadas, el paso de rosca es el número de roscas por pulgada (25,4 mm) de longitud de rosca.
Qué hilo tengo?
Aquí le mostramos cómo medir el tamaño de la rosca o determinar la rosca. En tres sencillos pasos obtendrá rápidamente el resultado.
- Medir el diámetro de la rosca
- Medir el paso de rosca
- Determinar el hilo según la tabla de hilos
Paso 1: Medir el diámetro o tamaño del hilo.

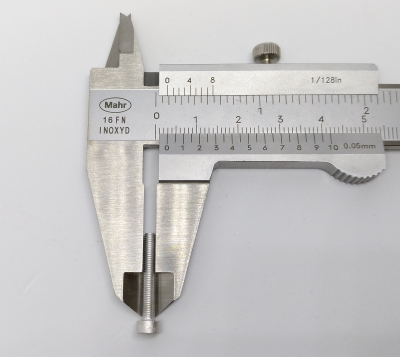

Si quieres medir el diámetro de la rosca, el primer paso es determinar el diámetro o diámetro interior de la rosca con el calibre. A través del diámetro se puede determinar si se trata de una
rosca en pulgadas o una rosca métrica. 1 pulgada = 25,4 mm. En la tabla siguiente puede encontrar el diámetro de la rosca y determinar de qué rosca se trata.
Paso 2: Medir el paso de rosca o determinar el paso de rosca
Si se quiere medir el paso de rosca o determinar el paso de rosca, se utiliza un calibre de rosca o una plantilla de rosca. Se comprueba con las plantillas de rosca individuales hasta encontrar la que encaja exactamente en la rosca. Vea la imagen de la izquierda a continuación. Ahora puede leer el paso de rosca exacto de la plantilla. El paso de rosca está ahora exactamente determinado.

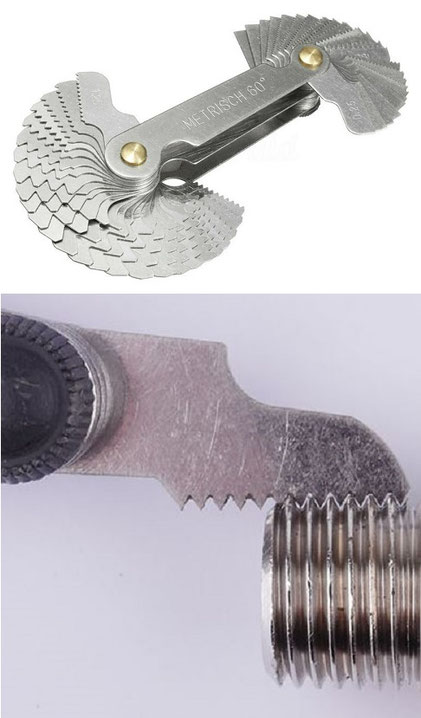

La imagen de arriba a la izquierda muestra un calibrador de hilo. A continuación se muestra un ejemplo de cómo aplicar correctamente el calibrador de hilo.
Una vez determinado el paso de rosca, el siguiente paso es medir el tamaño de la rosca o determinar el diámetro de la misma.
Paso 3: Determinar el hilo según la "Tabla de medidas del hilo"
En la siguiente tabla, encontrará el diámetro de la rosca y el paso de la rosca para todos los tamaños de rosca habituales. De este modo, se puede determinar el tamaño de la rosca en la tabla de
roscas. Si desea determinar un tornillo o simplemente el tipo de rosca, también puede especificar como se ha descrito anteriormente y determinar los datos exactos en la tabla. En la primera
"Tabla de roscas medidas", encontrará los datos técnicos de las roscas métricas M1 a M60. En la segunda tabla de abajo, para roscas UNC en pulgadas.
Tabla de tamaños de rosca métrica
|
Tabla de medidas de la rosca Roscas métricas M1 a M60
|
||
| Tamaño de la rosca: | Paso de la rosca en mm: |
Diámetro de la rosca en mm: (diámetro nominal de la rosca) |
|
M1 |
0,25 | 1,00 |
|
M1.2 |
0,25 | 1,20 |
|
M1.4 |
0,30 | 1,40 |
|
M1.6 |
0,35 | 1,60 |
|
M1.7 |
0,35 | 1,70 |
|
M1.8 |
0,35 | 1,80 |
|
M2 |
0,40 | 2,00 |
| M2.3 | 0,40 | 2,30 |
| M2.5 | 0,45 | 2,50 |
| M2.6 | 0,45 | 2,60 |
| M3 | 0,50 | 3,00 |
| M3.5 | 0,60 | 3,50 |
| M4 | 0,70 | 4,00 |
| M5 | 0,80 | 5,00 |
| M6 | 1,00 | 6,00 |
| M7 | 1,00 | 7,00 |
| M8 | 1,25 | 8,00 |
| M9 | 1,25 | 9,00 |
| M10 | 1,50 | 10 |
| M11 | 1,50 | 11 |
| M12 | 1,75 | 12 |
|
M14 |
2,00 | 14 |
| M16 | 2,00 | 16 |
| M18 | 2,50 | 18 |
| M20 | 2,50 | 20 |
| M22 | 2,50 | 22 |
| M24 | 3,00 | 24 |
| M27 | 3,00 | 27 |
| M30 | 3,50 | 30 |
| M33 | 3,50 | 33 |
| M36 | 4,00 | 36 |
| M39 | 4,00 | 39 |
| M42 | 4,50 | 42 |
| M45 | 4,50 | 45 |
| M48 | 5,00 | 48 |
| M52 | 5,00 | 52 |
| M56 | 5,50 | 56 |
| M60 | 5,50 | 60 |
* Todos los datos sin garantía.
Tabla de tamaños de rosca UNC
|
Tabla de tamaños de rosca UNC (rosca gruesa) Ángulo del flanco 60
|
||
|
pulgadas como valor de ruptura |
Número de hilo por pulgada (inch) |
Diámetro de la rosca en mm (diámetro nominal de la rosca) |
| Nr. 00 (UNC 00-90) | 90 | 1,194 mm |
| Nr. 1 (UNC 1-64) | 64 | 1,854 mm |
| Nr. 2 (UNC 2-56) | 56 | 2,184 mm |
| Nr. 3 (UNC 3-48) | 48 | 2,515 mm |
| Nr. 4 (UNC 4-40) | 40 | 2,845 mm |
| Nr. 5 (UNC 5-40) | 40 | 3,175 mm |
| Nr. 6 (UNC 6-32) | 32 | 3,505 mm |
| Nr. 8 (UNC 8-32) | 32 | 4,166 mm |
| Nr. 10 (UNC 10-24) | 24 | 4,826 mm |
| Nr. 12 (UNC 12-24) | 24 | 5,486 mm |
| 1/64" | 0,397 mm | |
| 1/32" | 0,794 mm | |
| 1/16" | 1,588 mm | |
| 1/8" | 3,175 mm | |
| 1/4" | 20 | 6,350 mm |
| 5/16" | 18 | 7,938 mm |
| 3/8" | 16 | 9,525 mm |
| 7/16" | 14 | 11,112 mm |
| 1/2" | 13 | 12,700 mm |
| 9/16" | 12 | 14,288 mm |
| 5/8" | 11 | 15,875 mm |
| 11/16" | 11 | 17,462 mm |
| 3/4" | 10 | 19,050 mm |
| 13/16" | 10 | 20,638 mm |
| 7/8" | 9 | 22,225 mm |
| 15/16" | 9 | 23,812 mm |
| 1" | 8 | 25,400 mm |
| 1 1/8" | 7 | 28,575 mm |
| 1 1/4" | 7 | 31,750 mm |
| 1 3/8" | 6 | 34,925 mm |
| 1 1/2" | 6 | 38,100 mm |
| 1 9/16" | 39,688 mm | |
| 1 5/8" | 5 | 41,275 mm |
| 1 3/4" | 5 | 44,450 mm |
| 2" | 50,800 mm | |
| 2 1/4" | 57,150 mm | |
| 2 1/2" | 63,500 mm | |
* Todos los datos sin garantía.
Tabla de tamaños de rosca UNF
|
Tabla de tamaños de rosca UNF en pulgadas UNF (rosca fina) Ángulo de flanco 60
|
||||||
|
Datos técnicos: |
Par de apriete: Par en (Nm) |
|||||
|
En pulgadas como valor fraccionario |
Número de marcha por pulgada (inch) |
Hilo Ø exterior en mm |
Grado 1 (corresponde a aprox. 4.6) |
Grado 2 (corresponde a aprox. 5.6) |
Grado 5 (corresponde a aprox. 8.8) |
Grado 8 (corresponde a aprox.10.9) |
| Nr. 000 (UNF 000-120) | 120 | 0,864 mm | ||||
| Nr. 00 (UNF 00-96) | 96 | 1,194 mm | ||||
| Nr. 0 (UNF 0-80) | 80 | 1,524 mm | ||||
| Nr. 1 (UNF 1-72) | 72 | 1,854 mm | ||||
| Nr. 2 (UNF 2-64) | 64 | 2,184 mm | ||||
| Nr. 3 (UNF 3-56) | 56 | 2,515 mm | ||||
| Nr. 4 (UNF 4-48) | 48 | 2,845 mm | ||||
| Nr. 5 (UNF 5-44) | 44 | 3,175 mm | ||||
| Nr. 6 (UNF 6-40) | 40 | 3,505 mm | ||||
| Nr. 8 (UNF 8-36) | 36 | 4,166 mm | ||||
| Nr. 10 (UNF 10-32) |
32 |
4,763 mm | ||||
| Nr. 12 (UNF 12-28) | 28 | 5,486 mm | ||||
| 1/64" | 0,397 mm | |||||
| 1/32" | 0,794 mm | |||||
| 1/16" | 1,587 mm | |||||
| 1/8" | 3,175 mm | |||||
| 1/4" | 28 | 6,350 mm | 4 | 7 | 11 | 16 |
| 5/16" | 24 | 7,938 mm | 9 | 14 | 23 | 33 |
| 3/8" | 24 | 9,525 mm | 16 | 26 | 41 | 58 |
| 7/16" | 20 | 11,112 mm | 26 | 41 | 65 | 92 |
| 1/2" | 20 | 12,700 mm | 39 | 62 | 100 | 141 |
| 9/16" | 18 | 14,288 mm | 56 | 88 | 142 | 201 |
| 5/8" | 18 | 15,875 mm | 79 | 123 | 199 | 282 |
| 11/16" | 17,462 mm | |||||
| 3/4" | 16 | 19,050 mm | 137 | 216 | 348 | 494 |
| 13/16" | 20,638 mm | |||||
| 7/8" | 14 | 22,225 mm | 217 | 290 | 556 | 786 |
| 15/16" | 23,812 mm | |||||
| 1" | 12 | 25,400 mm | 332 | 442 | 848 | 1199 |
| 1 1/8" | 12 | 28,575 mm | 471 | 626 | 1201 | 1696 |
| 1 1/4" | 12 | 31,750 mm | 655 | 873 | 1673 | 2365 |
| 1 3/8" | 12 | 34,925 mm | 883 | 1177 | 2255 | 3187 |
| 1 1/2" | 12 | 38,100 mm | 1158 | 1543 | 2959 | 4181 |
| 1 9/16" | 39,688 mm | |||||
| 1 5/8" | 41,275 mm | 1485 | 1980 | 3794 | 5362 | |
| 1 3/4" | 44,450 mm | 1869 | 2491 | 4776 | 6747 | |
| 2" | 50,800 mm | 2823 | 3764 | 7215 | 10194 | |
| 2 1/4" | 57,150 mm | 4057 | 5410 | 10369 | 14653 | |
| 2 1/2" | 63,500 mm | 5608 | 7477 | 14332 | 20251 | |
* Todos los datos sin garantía.
