Calibres de lectura
Un calibre es un dispositivo de medición de la longitud. Puede utilizarse para medir dimensiones y profundidades internas y externas. El resultado de la medición se muestra en milímetros y pulgadas. Con un calibre de vernier se puede medir la longitud de forma muy rápida y sencilla y con un alto grado de precisión. Aquí explicamos cómo se lee un calibre y cómo se construye.
Calibre Vernier - construcción
El calibrador vernier recibe su nombre porque consta de dos partes deslizantes. En la mayoría de los casos, tiene una escala de milímetros y otra de pulgadas. Para poder fijar el resultado de la medición, también dispone de un tornillo de bloqueo. También se utiliza para mantener una medida establecida. En la parte móvil hay una escala, el llamado nonio. Sirve para determinar la longitud exacta con una décima de milímetro.
A continuación explicaremos cómo leer un calibre y cómo hacerlo correctamente.

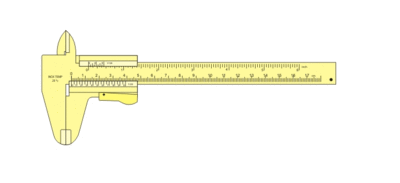

Ejemplo de lectura de la pinza / calibrador
La marca de lectura está entre 2,4 y 2,5 cm. El valor más exacto, 2,4 cm + 0,7 mm, se debe a que sólo la séptima marca del nonio está exactamente frente a una marca de la escala. Aquí puede leer el resultado de la medición en el calibrador.
Calibre - mide el diámetro exterior
El método más común es tomar una medida externa con un calibre. Para obtener el resultado más preciso, hay que asegurarse de colocar el calibre lo más limpiamente posible en ángulo recto con la pieza. Si mantiene el calibre en ángulo con la pieza, obtendrá un resultado de medición incorrecto. El objeto de prueba también debe estar lo más cerca posible del carril.
Calibre - medir el diámetro interior
Las dos superficies de medición en forma de filo pueden utilizarse para medir las dimensiones internas. Aquí se pueden medir con precisión diámetros a partir de tres milímetros. Los errores de medición se producen con diámetros más pequeños. Las clavijas de prueba son las más adecuadas para determinar los diámetros más pequeños.
Calibro - Misura della profondità (misurazione della profondità)
L'asta di profondità del calibro è necessaria per la misurazione della profondità. L'estremità del calibro e l'estremità dell'asta di profondità fungono da superficie di misurazione. Per ottenere una misura accurata, il calibro deve essere posizionato il più possibile perpendicolarmente al pezzo.
