Tornillos de la clase de fuerza
Cuando buscamos tornillos adecuados en Internet, siempre nos encontramos con el término clase de fuerza y números como 4,6, 8,8, 10,9 o 12,9 en la descripción del artículo. ¿Cuál es el
significado de estos números? La combinación de números indica una clase de resistencia y permite comparar diferentes tornillos entre sí.

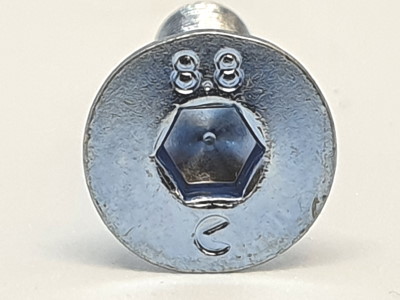

La imagen de la izquierda muestra un tornillo de 8,8 como ejemplo.
Resistencia a la tracción y límite elástico de los tornillos
Los tornillos tienen diferente resistencia a la tracción y al límite elástico. Ambos valores dan la clase de resistencia de un tornillo. La clase de resistencia de los tornillos se indica siempre con dos números separados por un punto. El primer número es la resistencia a la tracción del tornillo y el segundo número es el límite elástico del tornillo. Lo que significan exactamente estos números, lo explicaremos en detalle aquí.
Resistencia a la tracción de los tornillos (esfuerzo máximo)
La resistencia a la tracción de un tornillo es el esfuerzo máximo que puede soportar el material o el tornillo. Si se supera la resistencia a la tracción, el material fallará. Si se supera este límite, el material o el tornillo pueden romperse. La resistencia a la tracción (tensión) se mide en N/mm² (fuerza por área).
Resistencia a la fluencia de los tornillos (elasticidad de un tornillo)
El límite elástico de un tornillo es el límite hasta el que se puede estirar un tornillo. Por encima de este límite, el material del tornillo se deforma y ya no puede volver a su forma original.
Calcular la resistencia de un tornillo
Cómo se calcula o determina la clase de resistencia de los tornillos?
Los pernos están marcados con diferentes clases de resistencia, por lo que es muy fácil determinar la resistencia a la tracción (Rm) y el límite elástico (Re).

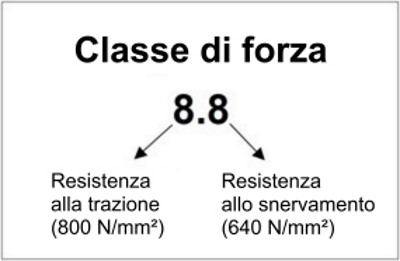

Ejemplo: Cálculo de la clase de resistencia 8.8 (véase la imagen de la izquierda)
1. Calcular la resistencia a la tracción (Rm):
Multiplica el primer número por 100 para obtener la resistencia a la tracción (Rm).
=> Rm = 8 x 100 = 800 N/mm²
2. calcular el límite elástico (Re):
Multiplica el primer número por el segundo y multiplica el resultado por 10.
multiplicado por 10 da el límite elástico (Re).
=> Re = ( 8 x 8 ) x 10 = 640 N/mm²
Tabla de clases de resistencia de los tornillos
La tabla muestra un resumen de las clases de resistencia más comunes de los tornillos y su correspondiente resistencia a la tracción y al límite elástico.
| Clase de resistencia de los tornillos | ||||||
| 4.6 | 5.6 | 6.8 | 8.8 | 10.9 | 12.9 | |
| Resistencia a la tracción (Rm) | 400 | 500 | 600 | 800 | 1000 | 1200 |
| Límite de inserción (Re) | 240 | 300 | 480 | 640 | 900 | 1080 |
* Todos los datos sin garantía.

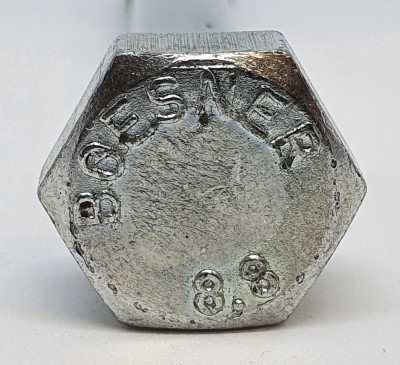

Cómo están marcados los tornillos?
El marcado de los tornillos con la clase de resistencia y la marca del fabricante sólo lo suelen hacer los fabricantes a partir de un diámetro de tornillo de 5 mm. La marca suele estar en la cabeza del tornillo o en el lateral de la misma. En el caso de las nueces, sólo se indica con un número la resistencia a la tracción, ya que el límite elástico no es relevante. Asegúrese siempre de que el tornillo y la tuerca sean del mismo material.
por ejemplo, 8,8 = clase de resistencia y XYZ = fabricante
