La rosca en pulgadas UNF es la "rosca fina americana" y se utiliza en Estados Unidos, comparable a la rosca fina métrica en Europa. En la siguiente tabla de roscas en pulgadas UNF encontrará los datos técnicos y el par de apriete para las roscas en pulgadas UNF.

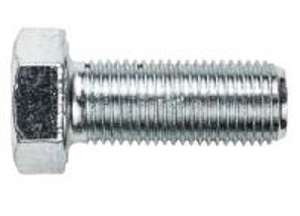

Ejemplo de la izquierda en la imagen:
Tornillo de cabeza hexagonal de 1/4 de pulgada - 28 x 1/2 pulgada
1/4 = diámetro de la rosca exterior 6,35 mm
28 = número de hilos por pulgada (25,4 mm) de longitud)
1/2 = longitud del tornillo desde la cabeza 12,70 mm
Tabla de roscas UNF en pulgadas UNF (rosca fina) Ángulo del flanco 60
|
||||||
Datos técnicos: |
Par de apriete Componente del par en (Nm) |
|||||
En pulgadas como valor fraccionario |
Número de marcha por pulgada (inch) |
Hilo Ø exterior en mm |
Grado 1 (corrisponde a aprox. 4.6) |
Grado 2 (corrisponde a aprox. 5.6) |
Grado 5 (corrisponde a aprox. 8.8) |
Grado 8 (corrisponde a aprox.10.9) |
Nr. 000 (UNF 000-120) | 120 | 0,864 mm | ||||
Nr. 00 (UNF 00-96) | 96 | 1,194 mm | ||||
Nr. 0 (UNF 0-80) | 80 | 1,524 mm | ||||
Nr. 1 (UNF 1-72) | 72 | 1,854 mm | ||||
Nr. 2 (UNF 2-64) | 64 | 2,184 mm | ||||
Nr. 3 (UNF 3-56) | 56 | 2,515 mm | ||||
Nr. 4 (UNF 4-48) | 48 | 2,845 mm | ||||
Nr. 5 (UNF 5-44) | 44 | 3,175 mm | ||||
Nr. 6 (UNF 6-40) | 40 | 3,505 mm | ||||
Nr. 8 (UNF 8-36) | 36 | 4,166 mm | ||||
Nr. 10 (UNF 10-32) |
32 |
4,763 mm | ||||
Nr. 12 (UNF 12-28) | 28 | 5,486 mm | ||||
1/64" | 0,397 mm | |||||
1/32" | 0,794 mm | |||||
1/16" | 1,587 mm | |||||
1/8" | 3,175 mm | |||||
1/4" | 28 | 6,350 mm | 4 | 7 | 11 | 16 |
5/16" | 24 | 7,938 mm | 9 | 14 | 23 | 33 |
3/8" | 24 | 9,525 mm | 16 | 26 | 41 | 58 |
7/16" | 20 | 11,112 mm | 26 | 41 | 65 | 92 |
1/2" | 20 | 12,700 mm | 39 | 62 | 100 | 141 |
9/16" | 18 | 14,288 mm | 56 | 88 | 142 | 201 |
5/8" | 18 | 15,875 mm | 79 | 123 | 199 | 282 |
11/16" | 17,462 mm | |||||
3/4" | 16 | 19,050 mm | 137 | 216 | 348 | 494 |
13/16" | 20,638 mm | |||||
7/8" | 14 | 22,225 mm | 217 | 290 | 556 | 786 |
15/16" | 23,812 mm | |||||
1" | 12 | 25,400 mm | 332 | 442 | 848 | 1199 |
1 1/8" | 12 | 28,575 mm | 471 | 626 | 1201 | 1696 |
1 1/4" | 12 | 31,750 mm | 655 | 873 | 1673 | 2365 |
1 3/8" | 12 | 34,925 mm | 883 | 1177 | 2255 | 3187 |
1 1/2" | 12 | 38,100 mm | 1158 | 1543 | 2959 | 4181 |
1 9/16" | 39,688 mm | |||||
1 5/8" | 41,275 mm | 1485 | 1980 | 3794 | 5362 | |
1 3/4" | 44,450 mm | 1869 | 2491 | 4776 | 6747 | |
2" | 50,800 mm | 2823 | 3764 | 7215 | 10194 | |
2 1/4" | 57,150 mm | 4057 | 5410 | 10369 | 14653 | |
2 1/2" | 63,500 mm | 5608 | 7477 | 14332 | 20251 |
* Todos los datos sin garantía.
